魚類孵化場的有效供水系統
時間：2020-6-4 17:58:31
臺灣四面環海，擁有深海捕魚，近海捕魚和沿海水產養殖的悠久歷史，其養殖技術享譽國際。但是，為傳統的人工喂養方式抽水大量地下水會導致西南海岸嚴重的地面沉降，甚至在雨季還會出現海水入侵等問題。最近，政府積極推行海水養殖而非淡水養殖的政策。通過計劃和建造特定生產區域的海水供應設施，可以將干凈的海水引入養魚場。結合先進技術，供水系統可監控供水和電力設施，以確保穩定的供水質量和數量。通過使用光纖網絡和用戶友好的界面， ▌▌系統要求 供水的過程是通過壓力供水引入海水。沉淀后，海水被泵送到養魚場。Easy Control Technology是負責此供水和電氣設施工程項目的系統集成商，它構建了監視和控制系統，將系統分為四個區域：沉砂室，泵，電力系統和控制室。每個區域根據不同功能的需要采用適當?shù)挠布?，軟件產品和I / O模塊，并獲取數字和模擬信號以進行系統監視。監控系統必須使用冗余架構來確保穩定的供水，以保護具有高經濟價值的物種免于因水，斷電和其他問題而窒息而死。與此同時，必需品之一是堅固的硬件，以承受強風，咸和潮濕的條件，以及日夜之間巨大的室外溫度差異。此外，為了保持遠距離的傳輸質量，該項目采用光網絡來提供快速的傳輸速率并同時減少噪聲干擾。交換機還必須支持特定協議，以方便用戶管理。該軟件必須允許現場管理人員和地方政府始終監控魚類生產狀況，因此具有易于使用的用戶界面的HMI / SCADA軟件是該項目的基本功能。為了保持長距離的傳輸質量，該項目采用光網絡來提供快速的傳輸速率并同時減少噪聲干擾。交換機還必須支持特定協議，以方便用戶管理。該軟件必須允許現場管理人員和地方政府始終監控魚類生產狀況，因此具有易于使用的用戶界面的HMI / SCADA軟件是該項目的基本功能。為了保持長距離的傳輸質量，該項目采用光網絡來提供快速的傳輸速率并同時減少噪聲干擾。交換機還必須支持特定協議，以方便用戶管理。該軟件必須允許現場管理人員和地方政府始終監控魚類生產狀況，因此具有易于使用的用戶界面的HMI / SCADA軟件是該項目的基本功能。
▌▌系統總覽： 為了滿足Easy Control Technology的要求，研華為APAX-5620KW可編程自動化控制器（PAC）提供了各種APAX數字和模擬I / O模塊（包括APAX-5040，APAX-5060，APAX-5017和APAX- 5028），以建立一個冗余的系統架構來監控電閘和除砂設備。相同的配置還用于監視電源系統中的發電機和配電面板。五個帶有APAX-5013 8通道RTD模塊的APAX產品可采集數據并控制泵，壓力，水位，流量，電動蝶閥等。對于這三個區域的數據采集和現場控制，核心是APAX- 5620KW控制器。其雙CPU模塊架構獨立運行，可提供高性能計算并執行輸入和輸出控制任務。此外，冗余機制將I / O處理程序存儲在兩個獨立系統中的兩個控制器上。主控制器執行I / O操作，當主控制器發生故障時，備用控制器將自動快速接管。這種獨特的雙控制器架構為穩定且不間斷的應用提供了出色的可靠性。在建筑物的中央控制室中安裝了ATX主板AIMB-781，可機架安裝的ACP-4000機箱和研華WebAccess HMI / SCADA軟件。其易于使用的用戶界面為管理人員提供了動態圖形顯示和實時數據控制。基于瀏覽器的軟件還允許地方和中央政府部門隨時遠程監視水產養殖生產區的狀況。此外，研華還提供了支持簡單網絡管理協議（SNMP）的EKI-4654R和EKI-7659C工業級交換機。通過這些高性能的以太網交換機，該項目的現場硬件設備與控制室監控系統無縫連接，以確保傳輸質量。
▌▌項目實施：

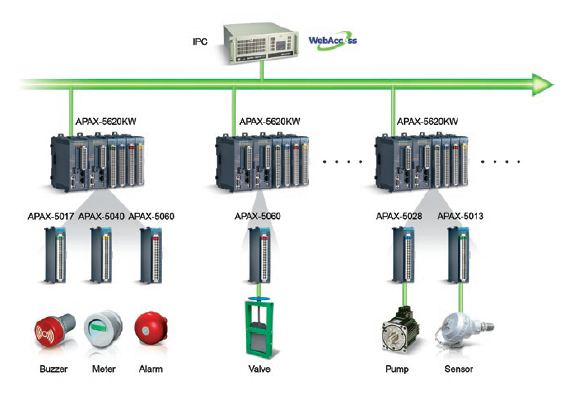

▌▌系統圖：
▌▌結論：
隨著海洋漁業資源的減少，水產養殖業正在蓬勃發展。農業和漁業政府部門積極推行政策，例如減少地下水的過度抽取和以海水代替淡水養殖。為了確保養殖作業能夠在生產區域順利進行，持續監測海水供應是必不可少的措施。易于控制的技術，在各種水處理項目中擁有豐富的經驗，再加上研華的完整產品線，提供了冗余機制和來自單一供應商的穩定解決方案。由于WebAccess HMI / SCADA軟件以及APAX和EKI系列硬件產品可以輕松實現和維護，并具有友好的人機交互等特點，該監控解決方案達到了優化的效果。 半導體前端制造的晶圓光學檢測解決方案  掃描二維碼 關注我們吧 聯系方式：0755-86652893,86652892 18165732527 18165735327 18165737293，歡迎致電聯系我們。
